Ímãs embutidos versus métodos de fixação tradicionais: qual o melhor método para a produção de concreto pré-moldado?

Na produção de componentes pré-fabricados de concreto (PC), a escolha do método de fixação do molde afeta diretamente a eficiência da produção, a qualidade do produto e os custos operacionais. Os métodos tradicionais de fixação mecânica, como parafusos e porcas, têm sido amplamente utilizados. No entanto, com o desenvolvimento da construção industrializada, Ímãs de inserção e Ímãs de obturador Materiais baseados em ímãs permanentes de terras raras de alta resistência estão gradualmente se tornando os preferidos da indústria. Este artigo comparará esses dois métodos de fixação sob múltiplas perspectivas para ajudá-lo a escolher a solução de produção mais adequada.

I. O que são sistemas de fixação magnética embutida e métodos de fixação tradicionais?

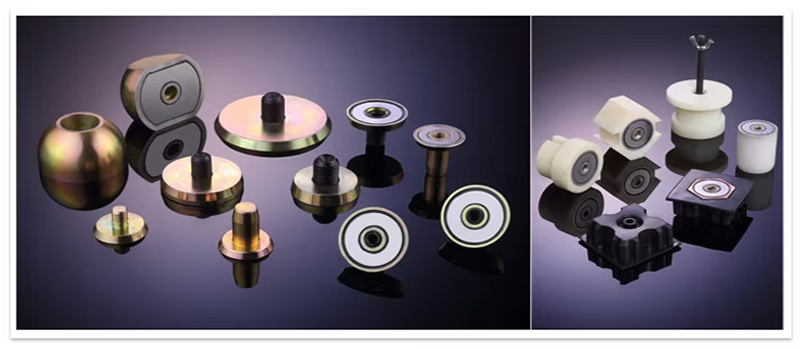

Um íman embutido é um dispositivo de fixação magnética desenvolvido especificamente para a produção de betão pré-fabricado. É utilizado principalmente para fixar diversas peças embutidas, como caixas de junção, condutas, mangas de elevação e conectores.

Estrutura central

- Material do ímã permanente: Utiliza ímãs de neodímio-ferro-boro (NdFeB) de alto desempenho, gerando forte atração.

- Corpo protetor em borracha/nylon: Uma combinação exclusiva de borracha e ímãs permite a criação de praticamente qualquer formato.

- Sistema de comutação: A força magnética é controlada por uma alavanca ou botão, não necessitando de fonte de alimentação externa.

Princípio de funcionamento: Quando o ímã está em operação, sua superfície de adsorção inferior adere firmemente ao molde de aço ou à plataforma de produção, gerando uma forte força de atração (tipicamente variando de 20 kg a 2100 kg). Após a desativação da força magnética, ele pode ser facilmente removido sem causar danos à plataforma.

Os métodos tradicionais de fixação envolvem principalmente a fixação da fôrma lateral à plataforma de produção por meio de parafusos, soldagem ou perfuração e inserção de peças embutidas. A fixação com parafusos exige a perfuração de furos na fôrma ou na base da fôrma, enquanto a soldagem requer trabalho a quente; ambos os métodos envolvem considerável mão de obra manual. Em estruturas pré-fabricadas de concreto armado, as peças embutidas (chapas de aço ou cantoneiras, etc.) são normalmente ancoradas ao componente de concreto por meio de barras de ancoragem. A dimensão da solda e o comprimento da barra de ancoragem devem ser determinados com base na força axial ou de cisalhamento transmitida. Embora as conexões aparafusadas e soldadas proporcionem uma fixação confiável, seus procedimentos são relativamente complexos e exigem certo nível de conhecimento técnico.

II. Situação atual dos métodos tradicionais de fixação Os métodos tradicionais de fixação incluem principalmente:

III. Comparação de Eficiência: As Caixas Magnéticas Oferecem Vantagens Significativas

Em linhas de produção de concreto pré-moldado, a montagem e desmontagem dos moldes costumam ser as etapas mais demoradas. As caixas magnéticas oferecem uma vantagem significativa nesse aspecto.

De acordo com dados reais de produção, uma fábrica de componentes tradicional, utilizando métodos convencionais para produzir componentes em uma plataforma de molde de 6m×4m, leva aproximadamente 1,5 horas para montar uma única peça, produzindo apenas cerca de 6,6 conjuntos por dia em 10 horas, com a necessidade de 5 trabalhadores. Em contraste, outra fábrica de componentes industrializada, utilizando caixas magnéticas fixas, consegue montar uma plataforma de molde de 9m×3,5m em apenas 12,5 minutos, produzindo 48 conjuntos por dia com apenas 3 trabalhadores. Dados comparativos adicionais mostram que a linha de montagem com caixas magnéticas fixas é 7,27 vezes mais rápida do que o método tradicional.

Mais especificamente, as caixas magnéticas podem ser fixadas e liberadas em segundos, reduzindo os ajustes na estação de trabalho de uma hora para menos de dez minutos. O sistema de gabarito magnético permite a fixação instantânea, eliminando a necessidade de parafusos, soldagem ou perda de tempo. Em contraste, as instalações tradicionais com fixação por parafusos são difíceis, demoradas e exigem muita mão de obra.

IV. Proteção de Equipamentos: Fixação Não Destrutiva vs. Danos Permanentes

Essa é a diferença mais fundamental entre os dois métodos em termos de proteção de equipamentos.

As caixas magnéticas utilizam um núcleo magnético potente para aderir e fixar o molde à plataforma, eliminando a necessidade de furar o molde ou a plataforma. Isso não causa danos ao molde ou à plataforma, prolongando significativamente a vida útil de ambos. A adsorção magnética é um método de fixação não destrutivo que protege a integridade da superfície da mesa de trabalho de aço, permitindo ajustes rápidos.

Os métodos tradicionais exigem a perfuração do molde ou da plataforma e sua posterior fixação com parafusos, causando danos permanentes. Com o tempo, isso leva a superfícies irregulares nos componentes, reduzindo a vida útil do molde e da plataforma e aumentando os custos. A perfuração frequente também faz com que a mesa de trabalho perca gradualmente sua planicidade, afetando a precisão e a estabilidade da produção subsequente.

V. Cenários Aplicáveis ​​Recomendados

Cenários para a escolha de ímãs embutidos:

- ✅ Produção padronizada em larga escala: Componentes repetitivos, como painéis de parede, lajes de piso, vigas e colunas

- ✅ Linhas de produção automatizadas: Trabalho com braços robóticos e equipamentos automatizados

- ✅ Ajustes de moldes de alta frequência: Linhas de produção que exigem alterações frequentes no tamanho do molde.

- ✅ Requisitos de alta precisão: Componentes com requisitos rigorosos de precisão no posicionamento de peças embutidas

- ✅ Necessidades de proteção da plataforma: Fábricas que desejam prolongar a vida útil das plataformas de aço.

Cenários em que os métodos tradicionais de reparo ainda são viáveis:

- ⚠️ Projetos pequenos e temporários: baixo volume de produção, uso pouco frequente de moldes

- ⚠️ Componentes com formatos especiais: componentes fabricados sob encomenda com formatos não padronizados ou irregulares.

- ⚠️ Sistemas de moldes de madeira: moldes que não sejam de aço não podem ser fixados magneticamente.

- ⚠️ Orçamento extremamente limitado: oficinas pequenas com investimento inicial reduzido.

VI. Tendências e Conclusões do Setor

Com base no atual estado de desenvolvimento da indústria, os sistemas de fixação magnética embutidos estão se tornando a solução preferida para fábricas modernas de concreto pré-moldado. Suas principais vantagens incluem:

1. Revolução da Eficiência: Reduzindo o tempo de fixação do molde de minutos para segundos.

2. Garantia da Qualidade: Operações padronizadas reduzem erros humanos e melhoram a consistência do produto.

3. Otimização de custos: Embora o investimento inicial seja maior, os custos de mão de obra e manutenção a longo prazo são significativamente reduzidos.

4. Proteção da plataforma: As características de ausência de danos prolongam a vida útil de plataformas de aço dispendiosas.

5. Preparação para a Automação: Estabelecendo as bases para a Indústria 4.0 e a manufatura inteligente.

No entanto, é importante ressaltar que os sistemas magnéticos não são a solução para todos os problemas. Para certas aplicações especializadas, os métodos tradicionais ainda têm sua utilidade. A melhor prática é combinar configurações com base nas necessidades específicas de produção: adotar integralmente os sistemas de fixação magnética em linhas de produção padronizadas de alto volume, mantendo a flexibilidade dos métodos tradicionais em projetos especiais de pequenos lotes.
