Na produção tradicional de concreto pré-moldado, a fixação das fôrmas sempre dependeu de soldagem, parafusos ou grampos mecânicos. Esses métodos não só são demorados e exigem muita mão de obra, como também danificam a superfície dos caros moldes de aço. O surgimento das fôrmas magnéticas mudou completamente esse cenário.

Sistemas de fôrmas magnéticas Utilizam a forte atração de ímãs permanentes de neodímio-ferro-boro (NdFeB). Através de um projeto preciso do circuito magnético, eles fixam firmemente a fôrma na mesa de aço do molde. O componente principal – o ímã de fôrma ou sistema de fôrma magnética – tornou-se um equipamento fundamental para melhorar a eficiência da produção em fábricas de pré-moldados modernas.

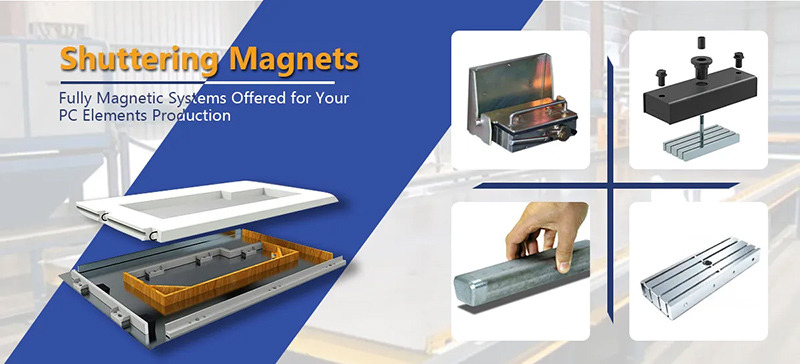

Componentes principais e princípio de funcionamento dos gabaritos magnéticos

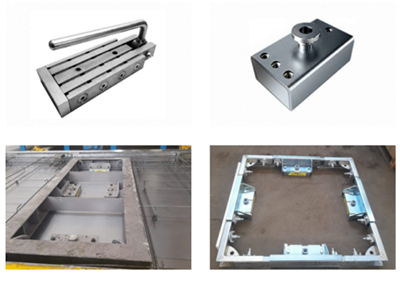

1. Caixa magnética de obturadorA caixa magnética é a unidade de fixação magnética mais comum. Ela consiste nas seguintes partes:

Princípio de funcionamento: Ao pressionar o botão, o núcleo magnético e a mesa de aço do molde formam um circuito magnético fechado, gerando uma força de atração vertical (de 450 kg a 3100 kg, dependendo do modelo). Utilizando uma alavanca especial para puxar o botão para cima, o circuito magnético é interrompido, permitindo que a caixa magnética seja movida com facilidade.

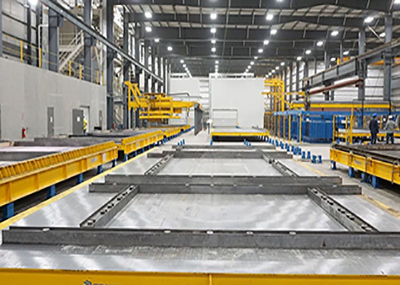

2. Sistema de cofragem lateral magnética——Para linhas de produção padronizadas, a fôrma lateral magnética integra a caixa magnética dentro de um perfil de aço em forma de U ou retangular, formando uma fôrma lateral magnética integrada:

- Sistema de cofragem lateral magnético U60 – Adequado para lajes mistas e produção de paredes duplas. A caixa magnética é embutida num perfil de aço e fixada à mesa de cofragem por atração magnética.

- Cofragem lateral com altura ajustável – Adapta-se a espessuras de componentes de 60 mm a 400 mm através da troca do adaptador.

- Cofragem lateral magnética de tira longa – Disponível em comprimentos de 1 m, 2 m, 3 m ou até 3,9 m, contendo 2 a 3 núcleos magnéticos. Ideal para cofragem de paredes de grandes áreas.

Fluxo completo de processamento e produção de modelos magnéticos

Primeira Fase: Projeto de Circuitos Magnéticos e Otimização de Simulação

A principal vantagem competitiva dos modelos magnéticos reside na precisão do projeto do circuito magnético. Os fabricantes devem realizar simulações de campo magnético utilizando software profissional.

1. Modelagem de circuitos magnéticos – Determinar o tamanho do núcleo, a disposição dos polos, a espessura da carcaça de aço e a distribuição da densidade de fluxo.

2. Cálculo da força de atração – Calcule o volume do núcleo e a direção da magnetização necessários com base na força de atração desejada (por exemplo, 2100 kg).

3. Controle de vazamentos – Otimize a carcaça de aço para concentrar o fluxo magnético na superfície de trabalho inferior e reduzir os vazamentos laterais.

4. Fator de segurança – Projete a força de atração para ser de 2 a 3 vezes a carga de trabalho real, levando em consideração as cargas dinâmicas das mesas vibratórias.

Fase Dois: Usinagem de Peças de Precisão

(1) Preparação do núcleo de NdFeB

- Seleção de materiais – Utilize neodímio-ferro-boro sinterizado de grau N35–N52, com remanência de 1,17–1,48 T e coercividade ≥12 kOe.

- Processo de corte – Corte com fio ou com disco diamantado para atingir uma precisão dimensional de ±0,05 mm.

- Magnetização – Sature os ímãs na direção axial usando um magnetizador de pulso para estabelecer um campo magnético estável.

- Tratamento de superfície – Revestimento triplo de níquel-cobre-níquel ou revestimento epóxi para prevenir oxidação e corrosão.

(2) Fabricação de Carcaças de Aço

- Material – Aço carbono Q235 ou aço inoxidável 304, equilibrando resistência e prevenção contra ferrugem.

- Usinagem CNC – Fresagem, furação e rosqueamento realizados em um centro de usinagem CNC.

- Design de blindagem magnética – A espessura da carcaça varia normalmente entre 8 e 12 mm, proporcionando resistência estrutural e blindagem magnética eficaz.

- Tratamento de superfície – Escurecimento, galvanização ou revestimento em pó para prolongar a vida útil.

(3) Usinagem do mecanismo de interruptor

- Conjunto de botões – Aço inoxidável ou plástico de engenharia, com um curso projetado de 8 a 12 mm.

- Trilho central magnético – Usinado com precisão para garantir um movimento suave e sem travamentos.

- Mecanismo de travamento – Inclui um batente mecânico para evitar a desmagnetização acidental devido à vibração.

Fase Três: Montagem do Sistema de Circuito Magnético

Esta é a etapa fundamental na fabricação de moldes magnéticos e deve ser realizada em uma oficina magneticamente limpa (livre de fortes campos externos):

1. Incorporação do núcleo magnético – Instale os blocos de NdFeB magnetizados nos trilhos deslizantes de acordo com a polaridade projetada. A disposição (polos iguais se repelindo, polos opostos se atraindo) deve seguir rigorosamente os desenhos.

2. Depuração do circuito magnético – Antes de instalar a carcaça externa, teste a curva de variação do campo magnético durante o deslizamento do núcleo para garantir uma comutação ON/OFF precisa.

3. Encapsulamento da carcaça externa – Instale o conjunto do núcleo magnético na carcaça de aço e vede-o com parafusos ou solda.

4. Teste de força magnética – Meça a força de tração vertical usando um dinamômetro padrão. Por exemplo, uma caixa magnética de 2100 kg deve atingir ≥2100 kgf (aproximadamente 20,6 kN).

5. Verificação do interruptor – Execute mais de 50 operações consecutivas para verificar o retorno do botão e a confiabilidade da comutação do circuito magnético.

Quarta Fase: Integração de Adaptadores e Acessórios

A flexibilidade dos modelos magnéticos se reflete em seu amplo sistema de adaptadores:

- Adaptador de canto em aço – Conecta-se a perfis de borda em forma de L para áreas de canto.

- Conector para cofragem de madeira – Fixa a cofragem de madeira com parafusos; adequado para componentes com formatos irregulares.

- Grampo para perfil U em aço – Fixa rapidamente perfis U padrão em aço.

- Parafuso de ajuste – Ajusta com precisão a altura e o nivelamento dos moldes laterais com uma precisão de ±1 mm.

Quinta Fase: Inspeção e Certificação de Qualidade

Cada lote de modelos magnéticos deve ser submetido a testes rigorosos:

Sexta Fase: Embalagem Protetora e Entrega

- Embalagem desmagnetizante – Utilize caixas de ferro ou materiais de blindagem magnética para evitar que o produto atraia detritos metálicos durante o transporte.

- Identificação e rastreabilidade – Gravação a laser do número do modelo, número do lote e temperatura máxima de operação (normalmente ≤80 °C).

- Acessórios incluídos – Cada envio acompanha uma alavanca específica, manual do usuário e guia de manutenção.

Vantagens técnicas dos modelos magnéticos

1. Revolução na eficiência – A instalação é 70% mais rápida do que a fixação tradicional com parafusos, reduzindo significativamente o tempo de produção do molde.

2. Proteção da mesa de moldes – Sem soldagem, sem perfuração – prolonga a vida útil das mesas de moldes de aço em 3 a 5 anos.

3. Flexibilidade e versatilidade – O mesmo sistema de caixa magnética se adapta a componentes de diferentes tamanhos e formatos.

4. Garantia de precisão – A fixação magnética perfeita mantém os desvios dimensionais dos componentes dentro de ±2 mm.

5. Segurança e proteção ambiental – Elimina fumos e faíscas de soldagem, melhorando o ambiente da oficina.

Pontos de manutenção e equívocos comuns

Manutenção diária

- Limpeza – Após cada utilização, remova os resíduos de concreto da superfície do núcleo magnético com uma escova seca. Não utilize água ou produtos de limpeza líquidos – a umidade pode causar ferrugem no núcleo magnético e danificar permanentemente seu magnetismo.

- Armazenamento – Mantenha em local seco e ventilado, longe de ambientes com altas temperaturas (acima de 80 °C), que podem degradar o desempenho magnético.

- Inspeção regular – Verifique a força de atração mensalmente. Se a redução for superior a 15%, devolva o aparelho à fábrica para remagnetização ou substituição do núcleo.

Conceitos errôneos comuns

❌ Mito 1: Quanto mais forte for a caixa magnética, melhor.

✅ Resposta correta: Escolha o modelo apropriado com base na altura do componente e no método de vibração. Força excessiva dificulta o manuseio e pode danificar mesas de moldes finas.

❌ Mito 2: Caixas magnéticas podem substituir todas as conexões mecânicas.

✅ Resposta correta: Para componentes muito altos (>3 m) ou ambientes com vibração extrema, algumas restrições mecânicas ainda são necessárias.

❌ Mito 3: As caixas magnéticas não precisam de manutenção para sempre.

✅ Resposta correta: Embora os ímãs de NdFeB tenham uma vida útil teórica de décadas, as peças mecânicas (botões, molas) requerem lubrificação e manutenção regulares.

Finalmente, o surgimento das fôrmas magnéticas de concreto pré-moldado representa uma inovação marcante na industrialização da construção civil – uma verdadeira transição da soldagem para o magnetismo. Do projeto preciso do circuito magnético e dos rigorosos processos de montagem à aplicação prática no local da obra, cada etapa reflete o pensamento preciso da manufatura moderna.

Quando uma caixa magnética é firmemente fixada à mesa de moldagem de aço, ela faz mais do que simplesmente manter a fôrma lateral no lugar. Ela reforça os valores essenciais da construção industrializada: eficiência, precisão, operação sem danos e reutilização. Por trás dessa ação aparentemente simples de "pressionar e alavancar", reside uma fusão perfeita de ciência dos materiais, engenharia magnética e excelência em manufatura.
