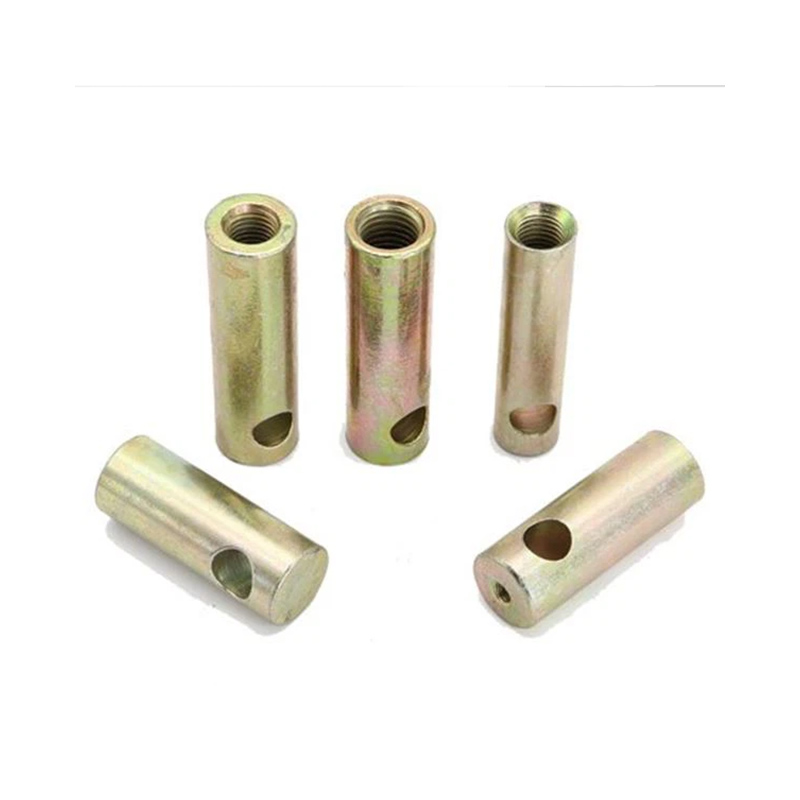

O encaixe de elevação é um dispositivo de conexão especial embutido em estruturas de concreto ou aço para elevação e movimentação seguras e eficientes de componentes pesados ​​(como lajes pré-moldadas de concreto, vigas, paredes, equipamentos industriais, etc.). Ele fornece uma interface padronizada que permite a conexão rápida de guindastes ou lingas e a transferência uniforme de cargas, sendo um componente essencial na construção modular moderna e na elevação industrial.

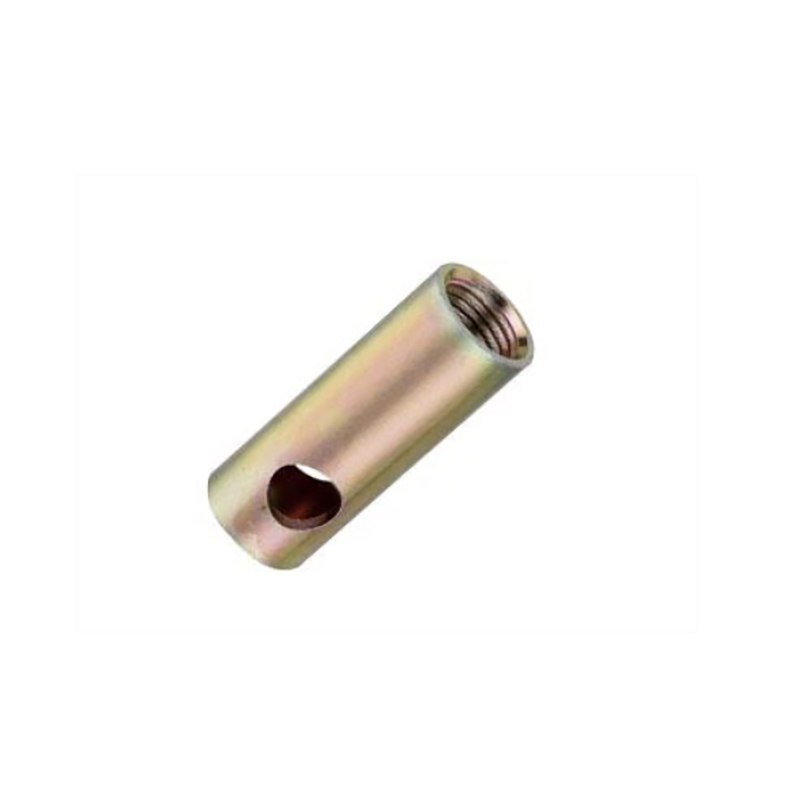

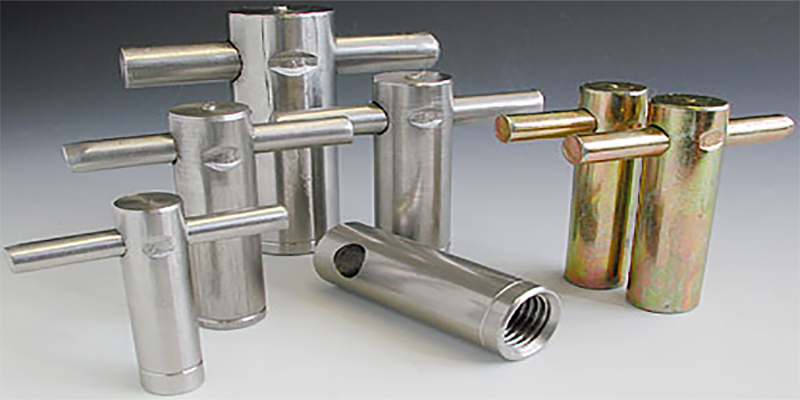

O sistema consiste em um encaixe de elevação embutido, perfurado lateralmente abaixo da parte roscada, para acomodar uma barra de reforço que é posicionada e fixada à armadura principal, proporcionando ao usuário um ponto de ancoragem seguro e confiável. Estão disponíveis em aço inoxidável e aço zincado, oferecendo proteção contra corrosão. Cada encaixe pode ser fornecido com duas inserções plásticas. A superior (opcional) impede a entrada de sujeira nas roscas, enquanto a inferior (padrão) impede a entrada de concreto durante o processo de concretagem.

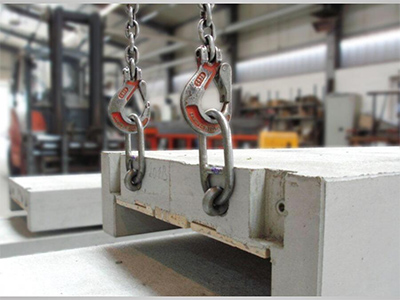

Os encaixes de elevação são amplamente utilizados em aplicações de construção em concreto pré-moldado, como elevação de vigas, paredes, lajes, etc.

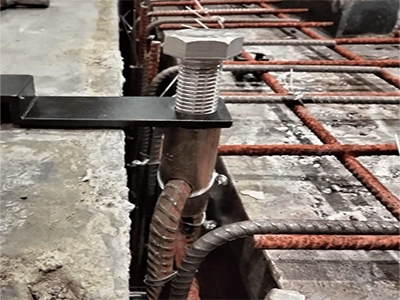

Uma barra de reforço deve ser inserida através do furo transversal para transferir a carga para o concreto. Para distribuir as forças no concreto, uma barra de reforço dobrada de BST 500 deve ser inserida através do furo transversal dos soquetes de içamento. A barra de reforço pode ser espaçada ou ter lados paralelos.

Para garantir a transmissão local da força no concreto, deve-se observar uma certa distância da borda; por razões de segurança, a espessura do painel não deve ser inferior a um determinado mínimo.

Dimensões e cargas de trabalho seguras para concreto com resistência de 15 N/mm²

Característica do encaixe de elevação

-Disponível em aço carbono galvanizado de alta qualidade ou aço inoxidável.
-Disponível com rosca Rd ou rosca métrica sob encomenda especial.

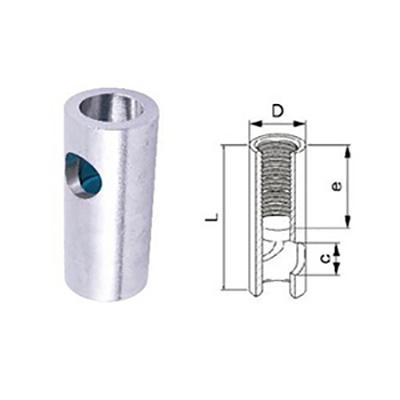

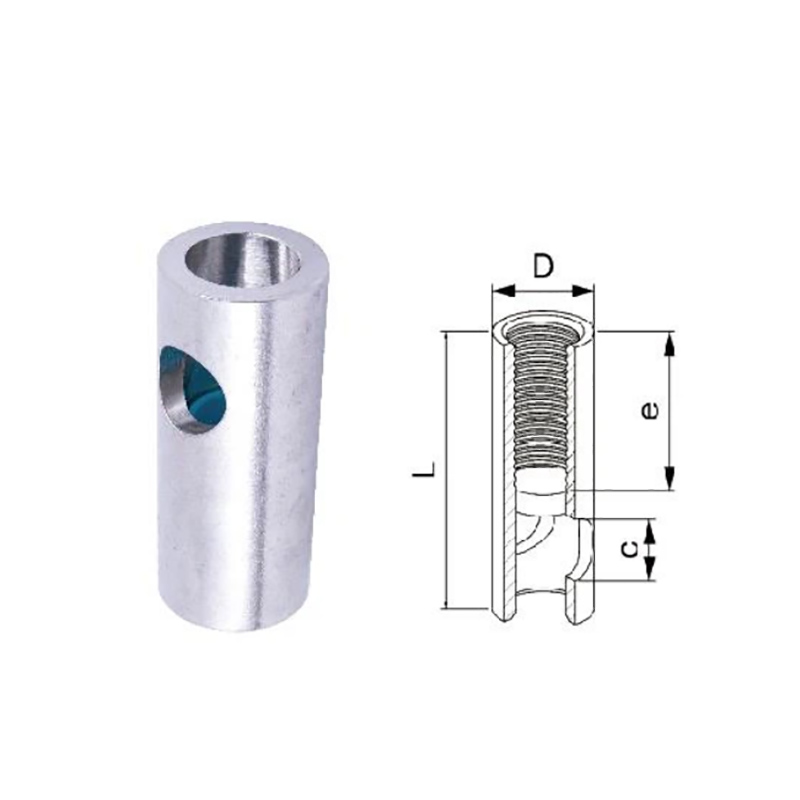

Especificação da Meia de Elevação

Código	Tamanho	SWL	Dimensões (mm)
		KGS	L	E	D	C
LSC300112040	Rd12	500	40	22	16	8
LSC300116054	Rd16	1200	54	27	21	13
LSC300120069	Rd20	2000	69	35	27	15,5
LSC300124078	Rd24	2500	78	43	31	18
LSC300130103	Rd30	4000	103	56	40	21
LSC300136125	Rd36	6300	125	68	48	26,5
LSC300136145	Rd42	8000	145	80	54	32
LSC300152195	Rd52	12500	195	97	68	40
Outros comprimentos de rosca e medidas métricas estão disponíveis mediante solicitação.
Aço inoxidável 304(A2)/316(A4) disponível mediante solicitação.
A Safety Factory tem uma proporção de 3:1.

Usos principais

Içamento de concreto pré-moldado: embutido em painéis de parede, escadas, tubulações e outros componentes como pontos de içamento padronizados.

Instalação de estrutura de aço: soldada ou aparafusada a vigas e colunas de aço para içamento de equipamentos.

Manuseio de equipamentos industriais: integrado à base de máquinas pesadas para facilitar o transporte e a instalação.
