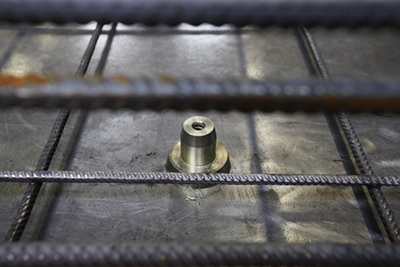

Na produção de componentes pré-fabricados de concreto, inúmeros tubos, mangas e peças embutidas devem ser posicionados com precisão antes da concretagem. Eles funcionam como a "rede neural" de um edifício, destinados a suportar fiação elétrica, encanamento e parafusos de conexão. Mas como podemos garantir que esses elementos permaneçam perfeitamente imóveis e posicionados com precisão sob a imensa força da vibração do concreto? A resposta está em um dispositivo aparentemente pequeno, mas incrivelmente poderoso: oÍmãs de inserção pré-moldados

O que são ímãs de inserção para pré-moldados na indústria de concreto pré-moldado?

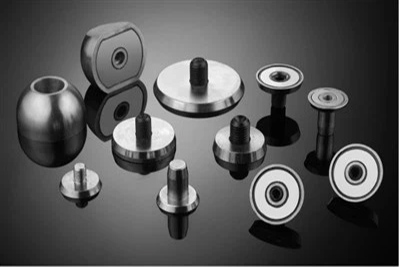

Um ímã de manga — também conhecido como ímã de fixação de manga pré-embutida ou base magnética para peças embutidas — é um dispositivo de fixação magnética projetado especificamente para posicionar mangas embutidas, criar furos para interruptores ou tubulações e fixar inserções embutidas durante a produção de elementos pré-moldados de concreto.

Sua estrutura básica normalmente consiste em três partes:

- Núcleo magnético de alta resistência: Internamente, utiliza materiais de ímã permanente de terras raras (como neodímio-ferro-boro, graus N42 ou N45), oferecendo um produto de energia magnética e resistência à tração extremamente elevados.

- Revestimento externo em aço inoxidável: Este revestimento envolve o núcleo magnético, proporcionando proteção e evitando danos ou corrosão causados ​​pelo concreto durante a concretagem.

- Parafuso/acessório de conexão: A parte superior está equipada com hastes roscadas de várias especificações (normalmente M12 a M24), que podem ser parafusadas diretamente na luva ou em outra parte embutida.

Essa combinação de "núcleo magnético + revestimento externo + parafuso" torna-a uma ferramenta indispensável para o posicionamento preciso na produção de concreto pré-moldado.

Características principais: O que o torna tão especial?

1. Força magnética superior para estabilidade inabalável

Os ímãs de terras raras dentro da manga são projetados com um circuito magnético especializado para gerar uma atração excepcionalmente forte. Produtos comuns no mercado podem atingir forças de retenção de 60 a 70 kg ou mais. Uma vez fixados à fôrma de aço, eles se tornam praticamente imóveis, capazes de suportar as forças significativas da concretagem e da vibração, garantindo que as peças embutidas permaneçam exatamente onde devem estar.

2. Reutilizável, econômico e ecológico

Ao contrário dos métodos tradicionais de fixação de uso único — como soldagem ou arame de amarração —, os ímãs de manga são projetados para reutilização a longo prazo. Após a desmoldagem, o ímã pode ser facilmente desparafusado do concreto com uma ferramenta simples, como uma chave Allen, limpo e preparado para o próximo ciclo de produção. Isso reduz significativamente os custos com materiais consumíveis ao longo do tempo.

3. Instalação e remoção rápidas para maior eficiência

A principal vantagem da fixação magnética é a sua aderência instantânea e liberação rápida. Não há necessidade de esperar a cura dos adesivos nem de soldagem no local. Os operários simplesmente posicionam o ímã na posição desejada, e ele se fixa automaticamente. A desmoldagem é igualmente simples, economizando um tempo considerável tanto na preparação quanto na remoção do molde. Estudos sugerem que o uso de um sistema de fixação magnética pode economizar de 5 a 6 minutos de tempo de instalação por peça embutida.

4. Precisão excepcional, eliminando desalinhamentos.

Tradicionalmente, as mangas eram fixadas apenas à gaiola de reforço, o que as tornava vulneráveis ​​a deslocamentos sob a ação de vibrações, frequentemente resultando em desalinhamento da tubulação durante a instalação posterior. Os ímãs nas mangas resolvem esse problema, fixando firmemente a parte embutida à superfície de referência do molde de aço. Isso garante precisão milimétrica, o que é particularmente crítico quando, por exemplo, todos os pontos de fixação da fachada em um painel de parede externa precisam estar perfeitamente alinhados em linha reta.

5. Durável e resistente à corrosão para ambientes agressivos

A camada externa é normalmente fabricada em aço inoxidável (grau 304 ou 316L), proporcionando excelente resistência à corrosão e ao desgaste. Ela é projetada para suportar o uso prolongado no ambiente úmido e altamente alcalino de uma fábrica de pré-moldados sem enferrujar ou deformar.

Funções principais: O que faz na linha de produção?

- Fixação de diversas mangas embutidas: Criação de furos precisamente localizados para futuras tubulações e garantia de alinhamento preciso entre painéis de parede ou pisos adjacentes.

- Fixação de placas e parafusos de ancoragem: Manter firmemente no lugar, durante a concretagem, os elementos embutidos para conexões de fachadas cortina, pontos de içamento ou outras interfaces estruturais.

- Posicionamento de encaixes roscados: Garantir que as roscas moldadas para conexões de parafusos estejam localizadas com precisão para uma montagem simples no local.

- Localização de eletrodutos corrugados e caixas elétricas: Manter as saídas dos eletrodutos e as caixas de junção corretamente alinhadas para instalações elétricas sem problemas.

 Principais usos e cenários de aplicação

Os ímãs de inserção para pré-fabricados são amplamente utilizados em fábricas de pré-fabricados, sempre que itens embutidos são necessários:

1. Painéis de parede pré-fabricados

Utilizados para posicionar mangas de tubulação embutidas, caixas de junção elétrica e fixações para fachadas cortina. Em fachadas arquitetônicas, onde todos os pontos de ancoragem devem estar perfeitamente alinhados, os ímãs de manga são essenciais para alcançar a precisão necessária.

2. Lajes alveolares pré-fabricadas e lajes maciças

Utilizado para fixar tomadas para instalações MEP e embutir suportes para luminárias de teto, garantindo o alinhamento preciso entre os níveis do piso.

3. Vigas e colunas pré-fabricadas

Utilizado para posicionar pontos de içamento, fixações para conexões de aço e outros encaixes embutidos, proporcionando interfaces precisas para conexões estruturais ou mecânicas subsequentes.

4. Escadas pré-fabricadas

Utilizado para criar encaixes posicionados com precisão para a fixação de corrimãos, garantindo que as balaustradas sejam instaladas verticalmente e com segurança.

5. Varandas pré-fabricadas e unidades de ar condicionado

Utilizado para fixar com precisão no local saídas de drenagem, conexões de corrimãos e outras instalações de serviços.

Vantagens técnicas: resolvendo os principais problemas da indústria.

Com o aumento da demanda por componentes padronizados e de alta precisão no setor de construção pré-fabricada, que está em rápida expansão, os ímãs de manga surgiram como uma solução para diversos desafios persistentes associados aos métodos tradicionais de embutimento:

Perguntas frequentes

1. O que exatamente é um ímã de inserção pré-moldado?

Trata-se de um dispositivo de fixação magnética utilizado na produção de concreto pré-moldado para manter firmemente em posição itens embutidos — como soquetes roscados, tubos de PVC e caixas elétricas — contra uma fôrma de aço durante o vazamento e a vibração do concreto.

2. Como posso saber se o ímã é forte o suficiente para a minha aplicação?

Você deve escolher um ímã com uma força de retenção pelo menos três a cinco vezes maior que a carga ou tensão esperada durante a vibração. A maioria dos produtos de marcas conceituadas indica claramente sua força de desprendimento (por exemplo, 100 kg, 500 kg) para auxiliar na sua escolha.

3. O estado do molde de aço afeta o desempenho do ímã?

Sim, faz uma diferença significativa. O ímã precisa de contato direto e limpo com a superfície de aço. Qualquer ferrugem, óleo ou resíduo de concreto criará uma folga e reduzirá a força magnética efetiva. Para melhores resultados, sempre limpe o molde e a base do ímã antes de usar.

4. Esses ímãs são reutilizáveis ​​ou são de uso único?

Eles são projetados para uso repetido a longo prazo. Após a desmoldagem, o ímã pode ser desparafusado do concreto endurecido, limpo e reutilizado centenas — ou até milhares — de vezes, o que os torna uma solução altamente rentável ao longo do tempo.

5. Quais são as principais precauções de segurança ao manuseá-los?

Evite deixá-los cair, pois o núcleo magnético é frágil e pode rachar. Mantenha-os longe de temperaturas acima de 80 °C para evitar a desmagnetização e use sempre luvas para evitar ferimentos por esmagamento, já que ímãs fortes podem se atrair com força considerável. Quando não estiverem em uso, guarde-os em prateleiras não metálicas.
