No processo de fabricação de concreto pré-moldado, o método de fixação das fôrmas é um dos principais fatores que afetam a eficiência da produção, o custo e a qualidade do produto. Com o desenvolvimento da tecnologia, os sistemas magnéticos têm se consolidado como um método emergente de fixação de fôrmas, trazendo muitas mudanças significativas em comparação com as tradicionais braçadeiras para fôrmas.

01 Diferenças Fundamentais nos Princípios Técnicos

A aplicação de sistemas magnéticos e grampos de cofragem tradicionais em fábricas de pré-fabricados reflete-se principalmente nos seus princípios de funcionamento fundamentalmente diferentes.

As braçadeiras tradicionais para fôrmas geralmente dependem de fixação mecânica, como parafusos, porcas e grampos, aplicando pressão física à fôrma para obter a fixação. Esse método requer pré-furação ou soldagem na fôrma e na plataforma, com cada ponto de conexão exigindo fixadores individuais e operação manual.

Os sistemas magnéticos, por outro lado, dependem da forte força de atração dos ímãs permanentes. O campo magnético gerado por ímãs de neodímio de alto desempenho fixa firmemente a fôrma à plataforma de aço.

O princípio de funcionamento dos sistemas magnéticos não é complexo. Esses dispositivos contêm ímãs permanentes de alto desempenho. Uma caixa de controle magnético amplifica e protege a força magnética dos blocos magnéticos internos, mantendo-os em estado ativo ou inativo. Quando a caixa magnética está ativa, a superfície de fixação na parte inferior do bloco magnético adere firmemente à plataforma de produção de concreto pré-moldado, proporcionando uma fixação segura.

Quando o bloco magnético é levantado com uma alavanca, a maior parte da força magnética é bloqueada pela caixa de controle magnético, reduzindo significativamente a força magnética na base e permitindo que a caixa magnética seja facilmente removida da plataforma manualmente. Essa tecnologia dispensa o uso de fontes de energia externas e funciona inteiramente com base nas propriedades físicas dos próprios ímãs.

02 Análise Comparativa de Eficiência e Custo

Na produção de componentes pré-fabricados, tempo é dinheiro. A diferença de eficiência e custo entre sistemas magnéticos e grampos tradicionais determina diretamente a rentabilidade do projeto.

As braçadeiras tradicionais exigem perfuração, instalação de parafusos e aperto de porcas uma a uma. Esse processo não só consome muito tempo, como também é propenso a erros. Tomando como exemplo os moldes para componentes pré-fabricados de escadas, as conexões laterais tradicionais do molde exigem a fixação com parafuso na parte superior e o posicionamento do pino na parte inferior, o que torna a operação complexa.

Os sistemas magnéticos melhoram significativamente a velocidade de instalação. Dados da indústria mostram que o uso de sistemas magnéticos pode reduzir o tempo de instalação do molde em mais de 70%. Um simples interruptor magnético fixa instantaneamente e firmemente toda a estrutura lateral, eliminando a necessidade de ajustar cada fixador individualmente.

Do ponto de vista de custos, embora as braçadeiras de gabarito tradicionais tenham um investimento inicial menor, seus custos operacionais a longo prazo são mais elevados. Os fixadores mecânicos são facilmente danificados e exigem substituição regular; a perfuração e a soldagem podem causar danos permanentes à plataforma do molde, reduzindo sua vida útil; e os custos de mão de obra permanecem consistentemente altos.

Em contrapartida, embora os sistemas magnéticos exijam um investimento inicial maior, oferecem vantagens significativas em termos de custos. Uma vez instalado, o dispositivo magnético pode ser reutilizado milhares de vezes, superando em muito a vida útil das braçadeiras tradicionais. Como não são necessárias perfurações ou soldagens, a fôrma e a mesa de moldagem permanecem intactas, reduzindo consideravelmente os custos de manutenção.

O ímã de concreto pré-moldado Com capacidade para suportar até 2100 kg, é extremamente leve e ideal para uso em fábricas de concreto pré-moldado. O acesso por guindaste é facilitado. Essa alta capacidade de carga permite atender às necessidades de produção da grande maioria dos componentes pré-moldados.

03 Comparação de Dados de Desempenho Chave

A tabela abaixo ilustra as diferenças de desempenho entre o sistema magnético e as presilhas de gabarito tradicionais sob múltiplas perspectivas:

Os dados mostram que os sistemas magnéticos apresentam vantagens significativas em termos de eficiência, durabilidade e adaptabilidade, especialmente em ambientes de produção em linha de montagem, onde são necessárias desmontagens e montagens frequentes de moldes.

04 Qualidade e Precisão Aprimoradas

A qualidade dos componentes pré-fabricados impacta diretamente a segurança e a durabilidade das construções. Nesse sentido, o sistema magnético demonstra suas vantagens exclusivas.

As braçadeiras tradicionais, que dependem de aperto manual, são propensas a forças de aperto inconsistentes, o que leva à deformação ou deslocamento da fôrma e, consequentemente, à precisão dimensional dos componentes de concreto. Isso é especialmente verdadeiro durante operações em mesa vibratória, onde as braçadeiras tradicionais tendem a se soltar e a causar deslocamento da fôrma.

O sistema magnético, no entanto, proporciona uma força de fixação contínua e uniforme através de pontos magnéticos distribuídos de maneira homogênea. Por exemplo, o Caixa magnética LSC-2100 Possui uma força de extração vertical superior a 2100 kg e sua tração uniforme garante que a fôrma não se desloque durante a produção.

O sistema magnético também melhora significativamente a precisão de reposicionamento da fôrma. Como o realinhamento é desnecessário, a fôrma pode ser reposicionada com precisão após cada montagem e desmontagem, melhorando consideravelmente a consistência dimensional dos componentes durante a produção em massa. Isso é crucial para construções pré-fabricadas, pois a precisão dimensional dos componentes determina diretamente a eficiência da instalação no local e a qualidade geral da edificação.

05 Cenários de Aplicação e Tipos de Sistema

Os sistemas magnéticos são amplamente utilizados em fábricas de pré-fabricados, abrangendo diversos cenários de produção de componentes, desde os mais simples até os mais complexos.

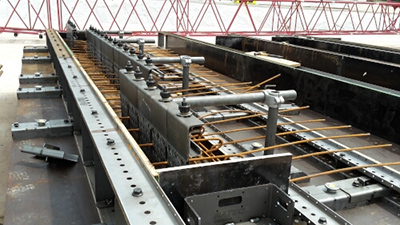

A aplicação mais básica é a fixação lateral do molde. O molde lateral é firmemente fixado à mesa de moldagem utilizando caixas magnéticas; esta é a aplicação mais comum. Dependendo se a mesa de moldagem é fixa ou vibratória, e da altura do molde (espessura do componente), podem ser selecionadas diferentes caixas magnéticas com diferentes poderes de sucção e tamanhos.

Por exemplo, na produção de placas compostas em uma mesa de moldagem fixa, seleciona-se uma caixa magnética com poder de sucção de 600 a 1000 kg, enquanto que, na produção de placas compostas em uma mesa de moldagem vibratória, é necessária uma caixa magnética com poder de sucção de 1000 kg. Já na produção de painéis de parede, são necessárias caixas magnéticas com poder de sucção de 1350 kg ou 1800 kg.

Os moldes laterais magnéticos oferecem uma solução mais integrada. Este tipo de molde incorpora o sistema de ventosas magnéticas diretamente no molde de aço, formando um design integrado. Como o sistema de ventosas está localizado dentro da ranhura do molde de aço, resíduos de concreto ou outros contaminantes não danificarão todo o sistema do molde.

Fixação magnética de componentes embutidos As bases são outra aplicação importante. Na produção de componentes pré-fabricados de concreto, é necessário deixar diversos furos para interruptores e tubulações, além de pré-embutir várias conexões ou buchas de içamento. As bases magnéticas são utilizadas para fixação, o que não danifica a plataforma, garante que as peças embutidas não deslizem e proporciona uma fixação segura.

Além disso, existem ferramentas especializadas como tiras de chanfro magnético Utilizadas para criar chanfros precisos nas bordas de componentes pré-moldados de concreto. Essas tiras de chanfro magnéticas de borracha são mais leves que as tiras de chanfro de ferro e também possuem um certo grau de flexibilidade, o que facilita muito seu uso na produção.

06. Considerações Duplas para Segurança e Meio Ambiente

Na indústria da construção, a segurança é sempre primordial. Os sistemas magnéticos oferecem melhorias significativas nesse aspecto.

As braçadeiras de cofragem tradicionais exigem o uso de ferramentas elétricas e soldagem, representando um alto risco de lesões para os trabalhadores. Os sistemas magnéticos reduzem drasticamente esses riscos, eliminando a necessidade de perfuração e soldagem, diminuindo o uso de ferramentas pesadas e eliminando faíscas e projeção de detritos metálicos durante a operação.

Especialmente em operações de linha de montagem que exigem ajustes frequentes de fôrmas, os métodos tradicionais podem necessitar de pontes rolantes para instalação e desmontagem, enquanto os sistemas magnéticos permitem que a maioria das tarefas seja concluída manualmente, reduzindo os riscos de segurança associados a equipamentos de grande porte.

Do ponto de vista ambiental, os sistemas magnéticos também são mais vantajosos. As braçadeiras tradicionais geram quantidades significativas de detritos metálicos e gases de escape durante o uso, enquanto os sistemas magnéticos praticamente não produzem poluentes.

Além disso, a possibilidade de reutilização milhares de vezes reduz significativamente o consumo de materiais e a geração de resíduos. A natureza reutilizável dos sistemas magnéticos os torna uma opção de tecnologia de construção mais sustentável.

Perguntas frequentes

P: Qual a intensidade da força de atração de um sistema magnético pré-fabricado?

A: Os sistemas magnéticos pré-fabricados proporcionam uma força de atração confiável, que normalmente varia de 500 kg a mais de 1800 kg por unidade, dependendo do tamanho e do projeto. Eles são cuidadosamente projetados para suportar a pressão do concreto fresco e garantir o alinhamento preciso da fôrma.

P: É seguro usar um sistema de fôrmas magnéticas perto de moldes de aço?

A: Sim! Esses sistemas são projetados especificamente para moldes de aço. Os ímãs proporcionam uma forte força de fixação sem danificar o molde, e seu design garante uma distribuição uniforme da força de atração, evitando deformações.

P: Posso adicionar ímãs ao meu sistema de fôrmas existente?

A: Com certeza. Muitos sistemas magnéticos são compatíveis com moldes existentes. A modernização geralmente requer apenas pequenos ajustes e pode melhorar significativamente a eficiência sem a necessidade de substituir equipamentos importantes.

P: Quais são os requisitos de manutenção para ímãs pré-moldados?

A: Os sistemas magnéticos têm baixos custos de manutenção. A limpeza regular para remover resíduos de concreto e verificações ocasionais quanto ao desgaste ou corrosão da superfície garantem desempenho e segurança a longo prazo.

P: Os sistemas de fôrmas magnéticas são adequados para todos os tipos de concreto?

A: As fôrmas magnéticas são adequadas para a maioria das misturas de concreto, incluindo concreto de alta resistência, concreto leve e concreto pré-moldado. No entanto, para misturas de concreto com partículas muito grossas ou alto teor de fibras, pode ser necessário um posicionamento cuidadoso para garantir contato uniforme e fixação segura.
