Em edifícios pré-fabricados, projetos de pontes e até mesmo usinas nucleares, o içamento de componentes pesados ​​sempre foi um desafio central para a segurança e a eficiência da construção. A soldagem tradicional de olhais de içamento ou amarração de cabos de aço não só consome tempo, como também pode causar fissuras no concreto devido à força desigual. Um dispositivo chamado Soquete de elevação (manga de elevação/manga de elevação) está se tornando silenciosamente a "mão invisível" da construção industrializada moderna. Como ela consegue uma elevação precisa? E por que é chamada de "acessório essencial" das construções modulares?

1. Soquete de Elevação: Mais do que apenas um "anel de ferro"

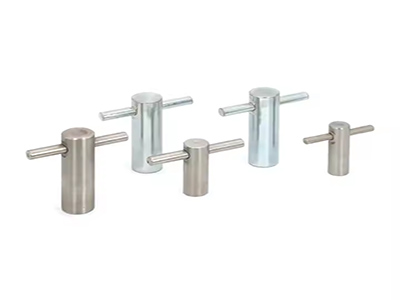

O Lifting Socket é uma interface de elevação padronizada, embutida em estruturas de concreto ou aço. Parece uma simples luva de metal, mas esconde um design sofisticado em seu interior. Ele pode transferir uniformemente várias toneladas ou até centenas de toneladas de carga para o corpo principal do componente por meio de uma conexão rápida com a eslinga do guindaste, que pode ser chamada de "canivete suíço" na área de içamento de cargas pesadas.

Estrutura central revelada

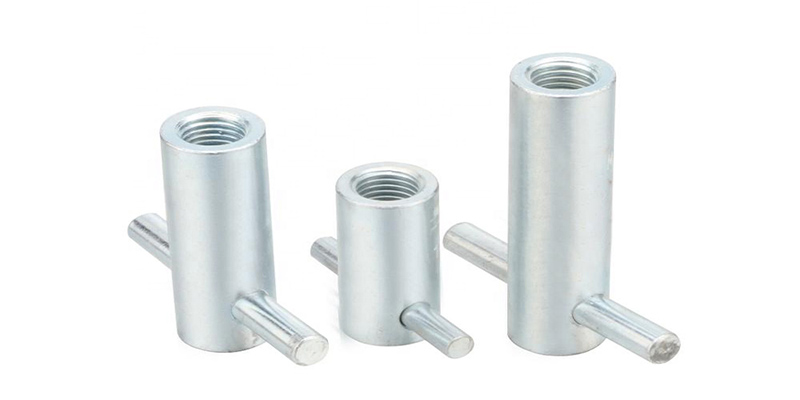

Corpo da manga "Aço e ferro"

- Material: aço de liga de alta resistência ou aço inoxidável, galvanizado ou pulverizado com camada anticorrosiva na superfície, adequado para ambientes agressivos, como umidade e névoa salina.

- Estrutura interna: furo roscado, ranhura cônica ou encaixe padronizado, adequado para olhais, manilhas ou eslingas especiais.

- Design externo: circunde a barra de ancoragem ou ranhura para garantir uma "mordida" firme com o concreto para evitar o desengate forçado.

Sistema pré-embutido: fundação invisível

- Fixados na fôrma por meio de ligação ou soldagem antes do vazamento, profundamente integrados à malha de aço do componente para formar uma "comunidade mecânica".

- Alguns modelos suportam design destacável, o que permite que a luva seja reutilizada e reduz os custos de construção.

2. Por que precisamos do Lifting Socket?

Três principais pontos problemáticos do levantamento tradicional

- Alto risco: O cabo de aço é facilmente espremido na borda do concreto, o que pode facilmente causar rachaduras.

- Baixa eficiência: cada componente precisa ser soldado com um olhal de elevação separadamente, o que consome tempo e exige muito trabalho.

- Irreversível: O ponto de elevação exposto destrói a aparência do componente, e o processamento posterior é trabalhoso.

A vantagem inovadora do Lifting Socket

Segurança dobrada - A carga é distribuída uniformemente pelo sistema embarcado para evitar concentração de estresse, e a taxa de acidentes de elevação é reduzida em mais de 70% (de acordo com o teste padrão ISO 14545).

Revolução na eficiência - O dispositivo de elevação é "plug and play" e o tempo de conexão única é reduzido de 20 minutos para 30 segundos, o que é particularmente adequado para elevação de lotes pré-fabricados.

Estética invisível - Após a conclusão, a luva pode ser fechada com uma placa de cobertura para obter "elevação sem rastros" e atender às necessidades estéticas de edifícios de alto padrão.

3. Da fábrica ao canteiro de obras: Análise completa do processo de soquete de elevação

Etapa de projeto: Mecânica atuarial e posicionamento - De acordo com o peso e o centro de gravidade do componente, o número de mangas e as coordenadas embutidas são determinados por meio do modelo BIM, e o erro deve ser controlado dentro de ± 2 mm.

Método de instalação em quatro etapas

- Etapa 1: Fixe a luva no esqueleto de aço antes de despejar e vibre e compacte após injetar o concreto.

- Etapa 2: Após a conclusão da manutenção, rosqueie o olhal galvanizado (é necessário aplicar lubrificante de rosca).

- Etapa 3: Conecte o gancho do guindaste e realize um teste de carga estática de 125% da carga nominal.

- Etapa 4: Após a conclusão do içamento, remova os parafusos e cubra-os com capas protetoras para evitar a entrada de objetos estranhos.

Pontos-chave de operação e manutenção

- Gerenciamento de prevenção de ferrugem: projetos costeiros precisam verificar a ferrugem das roscas todo mês e usar graxa especial para manutenção.

- Aviso de vida útil: após uma única luva ser usada por mais de 200 vezes, é necessária uma inspeção por partículas magnéticas para detectar rachaduras internas.

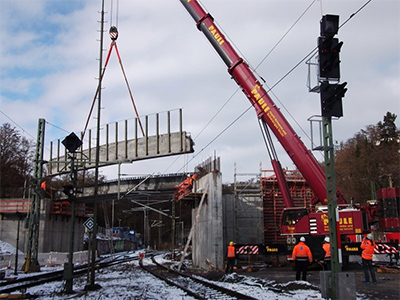

Das nervuras em arco pré-fabricadas da Ópera de Sydney ao túnel tubular submerso da Ponte Hong Kong-Zhuhai-Macau, o Lifting Socket, com sua atitude aparentemente discreta, está impulsionando a arquitetura moderna em direção a uma direção mais eficiente e segura. Não é apenas um veículo de tecnologia, mas também uma materialização concreta do pensamento industrial no campo da construção. No futuro, com a popularização da construção inteligente, esse "parafuso invisível" poderá redefinir as regras do jogo para o içamento de cargas pesadas.
