Com a evolução da construção moderna, os elementos pré-fabricados de concreto estão assumindo um papel cada vez mais vital. A tecnologia de ancoragem nesses elementos serve como base fundamental para garantir a estabilidade e a segurança estrutural geral.

Elementos pré-fabricados são componentes de construção produzidos em fábrica e posteriormente instalados no local da obra. Para estabelecer conexões fortes e confiáveis ​​— tanto entre as unidades pré-fabricadas quanto com a estrutura moldada in loco — sistemas de ancoragem especializados são essenciais. Este artigo examina os princípios de funcionamento, cenários de aplicação e critérios de seleção para esses sistemas. âncoras de elevação na construção pré-fabricada.

Como Funcionam: A Mecânica da Transferência de Carga

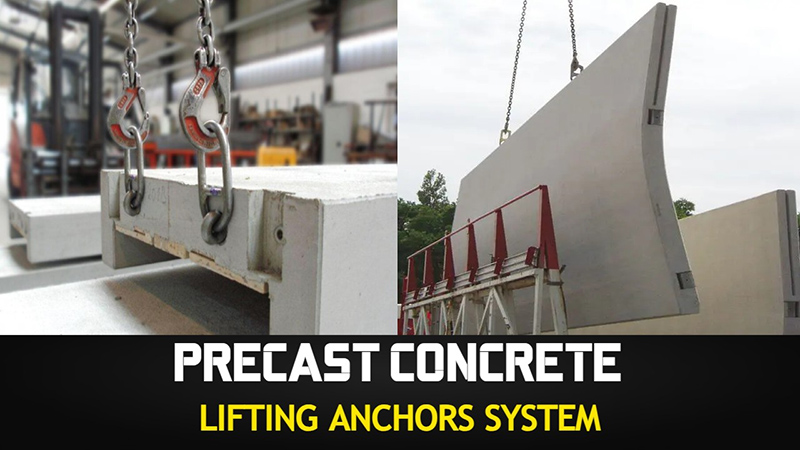

Uma âncora de içamento é um dispositivo mecânico de intertravamento embutido que cria um caminho de carga definido do elemento de concreto até o guindaste. Durante a concretagem, a âncora — geralmente forjada em aço carbono de alta resistência ou aço inoxidável — é colocada dentro da fôrma e envolvida em concreto. À medida que o concreto cura, forma uma conexão mecânica robusta com a geometria projetada da âncora.

A transferência de carga ocorre em três etapas distintas:

1. Engate direto: A cabeça da âncora — seja esférica, em forma de olho ou roscada — engata na embreagem ou gancho de elevação, recebendo a força de tração direta.

2. Transmissão de força: Essa força é transferida ao longo da haste da âncora até sua extremidade embutida.

3. Distribuição da carga: Fundamentalmente, a base alargada ou as aletas de expansão da âncora transferem a carga para o concreto circundante. Isso ocorre principalmente por meio da pressão de apoio e da formação de um cone de cisalhamento no concreto, em vez de depender apenas do atrito.

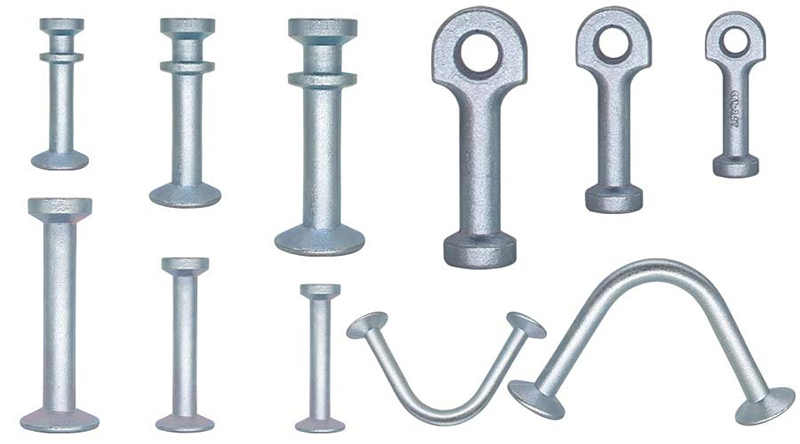

Tipos de âncoras e suas aplicações

Dependendo do componente e dos requisitos de elevação, as âncoras estão disponíveis em diversos formatos:

- Inserções roscadas: Ideais para elementos mais finos, oferecendo instalação simples.

-Alças/Anéis de ElevaçãoOferecem flexibilidade em vários ângulos e são comuns em painéis de parede.

-Âncoras de placaGarantir uma distribuição de carga estável em vigas e colunas de grandes vãos, prevenindo a concentração de tensões.

Cada projeto é meticulosamente elaborado para garantir que as tensões no concreto permaneçam dentro de uma faixa segura durante o içamento.

Principais cenários de aplicação e guia de seleção

A seleção da âncora depende do tipo, peso, formato, centro de gravidade e processo de produção do componente. No entanto, o uso incorreto continua sendo uma das principais causas de falhas. Erros comuns incluem:

- Seleção incorreta do tipo de ancoragem: O uso de ancoragens projetadas para seções espessas em painéis finos, ou para içamento de bordas/chanfros, pode causar falhas.

- Incompatibilidade de equipamentos: O uso de uma embreagem de elevação que não seja totalmente compatível com a cabeça da ancoragem leva a um engate parcial e à distribuição desigual da força.

- Içamento prematuro: Içar antes que o concreto atinja a resistência especificada é perigoso. A cura inconsistente em cronogramas apertados pode deixar o concreto ao redor da âncora muito fraco, causando falha antes que o aço atinja sua capacidade.

- Posicionamento inadequado: Âncoras colocadas muito perto de uma borda, com profundidade de ancoragem insuficiente ou em concreto mal compactado criam concentrações de tensão, tornando o concreto o elo mais fraco.

Princípios Essenciais de Projeto e Segurança

1. Dimensionamento por Cálculo: A quantidade, o tamanho e o posicionamento das ancoragens devem ser calculados por um engenheiro estrutural, considerando o peso do componente, um fator dinâmico (normalmente 1,5), a resistência do concreto e o ângulo de elevação.

2. Centro de Gravidade: Os pontos de içamento devem ser dispostos de forma que sua linha de conexão passe pelo centro de gravidade do componente ou acima dele, para garantir içamentos estáveis ​​e equilibrados.

3. Prevenção da Ruptura Cônica: O principal modo de falha envolve a fratura do concreto em formato cônico ao redor da âncora. É necessário um espaçamento adequado entre as âncoras e uma distância segura das bordas para evitar que esses cones se intersectem ou se rompam até a superfície.

4. Ângulos de içamento seguros: Ao usar lingas, o ângulo horizontal deve ser considerado. Ângulos menores aumentam drasticamente a força nas ancoragens; ângulos abaixo de 45 graus são estritamente proibidos.

5. Garantia de Qualidade: Devem ser utilizadas apenas ancoragens certificadas de alta resistência, em conformidade com as normas relevantes (ex.: GB/T 37610). A utilização de ancoragens improvisadas com vergalhões dobrados é inaceitável.
