Ímãs em forma de haste, os "corredores de longa distância" no mundo magnético, tornaram-se componentes indispensáveis ​​em diversas indústrias e aplicações, desde alto-falantes, sensores e motores até equipamentos de magnetoterapia, com sua clara direção de campo magnético, boa distância de ação axial, excelente estabilidade e economia. Embora possam ser superados por ímãs potentes mais modernos em termos de força magnética absoluta, ímãs de haste ainda são uma escolha insubstituível e prática em áreas que exigem direcionalidade, longa distância de ação, alta estabilidade de temperatura e baixo custo.

O que é um ímã de barra?

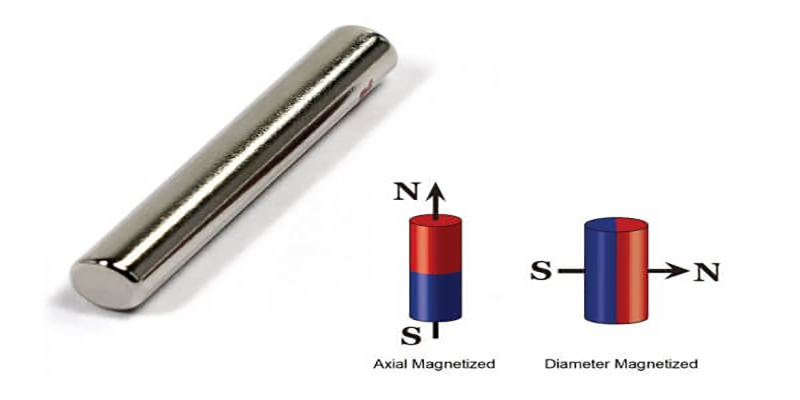

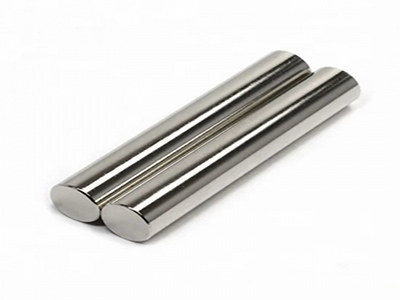

Um ímã em barra, como o nome indica, é um ímã permanente longo (cilíndrico ou cuboide). É uma das formas mais básicas e intuitivas da família dos ímãs permanentes. Suas principais propriedades físicas são:

* Distribuição clara dos polos: As duas extremidades da barra formam um Polo Norte (N) e um Polo Sul (S) estáveis, que são as áreas com maior força magnética.

* Diretividade do campo magnético: O campo magnético se estende principalmente ao longo do eixo longitudinal da barra, formando uma linha de fluxo magnético clara e fechada entre os dois polos. O campo magnético na região central da barra é relativamente fraco.

* Composição do material: O material mais comum é a ferrite (ímã cerâmico) devido ao seu baixo custo, boa resistência à corrosão e estabilidade. Neodímio ferro boro (NdFeB) ou alumínio níquel cobalto (AlNiCo) são utilizados em aplicações de alto desempenho, podendo proporcionar uma força magnética mais forte.

Desempenho central e charme único

1. Campo magnético direcionado, claro e controlável: Sua longa estrutura de tira guia naturalmente a direção do campo magnético, e os dois polos são claros, o que o torna muito vantajoso em aplicações que exigem força magnética em uma direção específica (como sensores, agitação magnética).

2. Equilíbrio entre força e tamanho: embora a força magnética por unidade de volume possa não ser tão boa quanto a de alguns ímãs compactos (como ímãs quadrados), ao aumentar o comprimento, é possível atingir um alcance magnético significativo em uma direção específica.

3. Forte e durável: especialmente hastes de ferrite sinterizadas, que têm excelente resistência à corrosão, estabilidade de temperatura (a temperatura de operação pode chegar a 250 °C ou até mais) e dureza física, não são fáceis de desmagnetizar e têm uma longa vida útil.

4. Econômicos e práticos: os ímãs de haste de ferrite são um dos ímãs permanentes mais econômicos e são adequados para aplicações em larga escala.

Como fazer isso?

Existem dois processos principais para fazer ímãs em forma de haste:

1. Processo de sinterização (convencional):

* Mistura de matéria-prima: misture ferrite (SrFe12O19 ou BaFe12O19) ou pó magnético de terras raras (como NdFeB) com um ligante, etc.

* Prensagem: A mistura é prensada em um molde em forma de haste sob um forte campo magnético. A orientação do campo magnético é uma etapa fundamental, que facilita o alinhamento do eixo de magnetização das partículas de pó magnético ao longo do comprimento da haste, conferindo-lhe anisotropia (ou seja, as propriedades magnéticas são otimizadas ao longo do comprimento).

* Sinterização de alta temperatura: A folha verde prensada é sinterizada e solidificada em um forno de alta temperatura (cerca de 1200-1300°C para ferrita e cerca de 1000-1100°C para NdFeB) para formar uma estrutura microcristalina densa.

* Magnetização: A "folha verde" resfriada é colocada em um campo magnético pulsado ultraforte para magnetização, a fim de ativar seu magnetismo.

* Tratamento de superfície e testes: Revestimentos (como epóxi, zinco, níquel) podem ser aplicados para aumentar a resistência à corrosão, seguidos por testes rigorosos de dimensão, aparência e desempenho magnético.

2. Processo de colagem:

* Mistura de pó magnético (como ferrite, NdFeB ou SmCo) com plástico (como náilon, borracha) ou resina.

* Transformado em formato de haste por moldagem por injeção ou compressão.

* As vantagens são que é possível fabricar formas complexas, alta precisão dimensional e boa tenacidade; as desvantagens são que as propriedades magnéticas são geralmente inferiores às dos ímãs sinterizados do mesmo material e a resistência à temperatura é baixa.

Onipresente:

Os ímãs em barra são ativos em muitos campos devido ao seu formato exclusivo e desempenho estável:

* Educação e demonstração: Um recurso didático clássico para salas de aula de física para demonstrar polos magnéticos, linhas de campo magnético e interações magnéticas.

* Detecção e sensoriamento industrial:

* Sensores magnéticos: usados ​​para detectar posição, velocidade e velocidade de rotação (como sensores de velocidade de rodas ABS automotivos).

* Interruptores magnéticos de porta: O componente principal para detectar o status aberto e fechado de portas e janelas em sistemas de segurança.

* Separadores magnéticos: adsorvem e removem impurezas ferromagnéticas na reciclagem, mineração e processamento de alimentos.

* Eletrônica e elétrica:

* Alto-falantes/receptores: Componentes essenciais para fornecer um campo magnético constante dentro de alto-falantes dinâmicos tradicionais.

* Motores CC: ímãs de haste são usados ​​em alguns motores CC pequenos (como motores de brinquedo) para fornecer um campo magnético no estator.

* Agitadores magnéticos: O núcleo do agitador (geralmente envolto em Teflon) é a barra magnética, que é acionada por um campo magnético rotativo na parte inferior do béquer.

* Necessidades diárias: cortinas magnéticas para portas, fechos para caixas de ferramentas, ganchos magnéticos, etc.

* Pesquisa médica e científica: Também são utilizados em alguns equipamentos experimentais e em equipamentos simples de terapia magnética (deve-se destacar a cientificidade e a padronização). Podem até ser encontrados em alguns componentes iniciais ou auxiliares de sistemas de ressonância magnética (RM).
